脈沖布袋除塵器的噴吹系統結構構成及其工作原理：

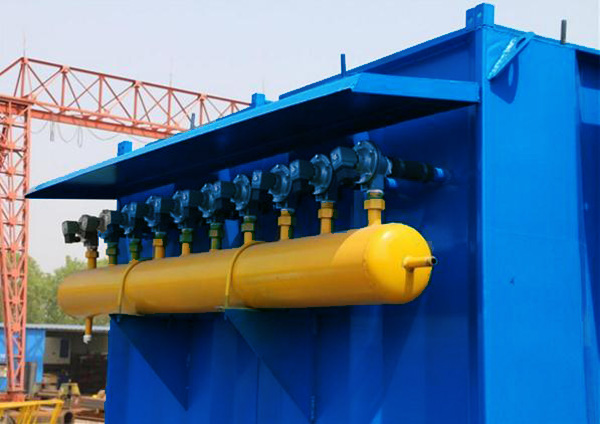

脈沖布袋除塵器的噴吹系統是除塵器結構的重要部分，那么噴吹系統結構構成包括哪幾部分呢？噴吹系統結構（見附圖一）是由電磁脈沖閥、儀表、氣源、空氣管路、分氣包、噴吹管等組成的。在設計時每排濾袋上均設置有一根噴吹管，通風部件電磁脈沖閥都是與分氣包相連通的。
分氣包內的氣壓和脈沖電磁閥的開啟時間，決定著噴入濾袋的壓縮空氣量、系統的調壓閥指示和控制清灰氣壓。輸入到分氣包的氣壓值應該在0.35~0.49MPa之間(注：分氣包上的安全閥必須保證有效)。當壓力設置值越低,相對濾袋的磨損度就會越小。我們?cè)诒ＷC清灰正常效果的前提之下,應該盡可能將氣壓閥調至最小，保證噴吹持續的時間極短，使用雙膜片閥以達到快速的反應時間。電磁脈沖閥分氣包內的壓縮空氣壓迫觸發膜片和主膜片平時保持關閉狀態，在電磁脈沖閥的作用下，在觸發膜片上產生一定壓差，膜片被抬起來，這樣主膜片一側空氣就會泄出，主膜片也會在壓差作用下被抬起，這時分氣包內的壓縮空氣就會進入噴吹管，在噴吹管的作用引導下將氣流沖入濾袋，在濾袋中快速下沖的壓縮氣流，形成了濾袋相對袋籠的突然徑向變形，將濾袋外表面積聚的灰塵在噴吹作用下脫落，在電磁脈沖閥不被激勵的狀態下時，空氣泄出處是保持關閉狀態的，此時氣壓將膜片復位，同時電磁脈沖閥被自動關閉。
