電廠不銹鋼脫硫塔的內部結構與原理圖
電廠不銹鋼脫硫塔的內部結構與原理如下：

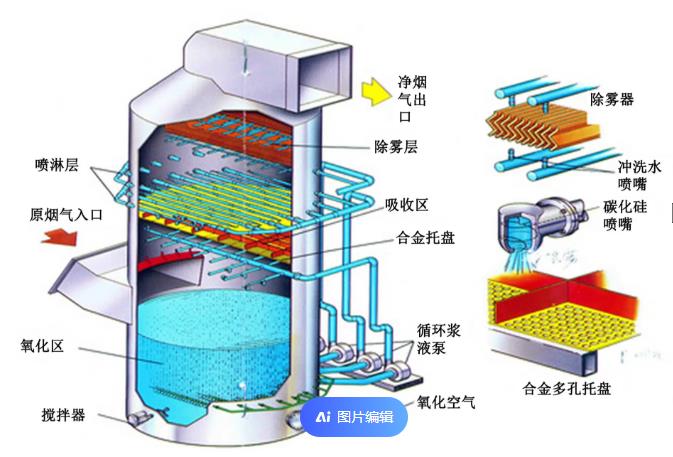

一、內部結構
1、填料層或噴淋層：廢氣進入脫硫塔后，與內部填充的吸收劑（如石灰水或其他堿性溶液）接觸，發生化學反應。填料層可增加氣液接觸面積，提高脫硫效率；噴淋層則通過噴淋系統將吸收液噴淋成無數細小的液滴，與含硫氣體充分接觸反應。
2、氣液分離器（除霧器）：反應后的混合物進入分離段，除霧器可除掉煙氣中攜帶的液滴，保證凈化后的氣體不含液滴。
3、漿液池：位于脫硫塔底部，用于儲存吸收液，攪拌器位于漿液池中，起到漿液擾動的作用，避免石膏等顆粒物沉積。
4、氧化風管：向塔內漿液池注入空氣，把亞硫酸鹽氧化成硫酸鹽，配套設備為氧化風機。
5、進出口煙道：進口煙道用于將廢氣引入脫硫塔內進行處理，出口煙道用于將凈化后的氣體排放至大氣中。
1、化學反應：脫硫塔利用脫硫吸收劑，通過化學反應的方式達到脫硫效果。當廢氣流經填料層或與噴淋液接觸時，氣體與吸收液充分接觸，二氧化硫會在化學反應的作用下被轉化為無害的物質。例如，濕法脫硫主要通過洗滌劑與煙氣中的SO?發生反應，生成硫酸鹽，常用的洗滌劑有石灰石漿、石膏漿等，反應方程式為CaCO? + SO? + 2H?O → CaSO?·2H?O + CO?。
2、反應條件控制：反應過程中需要控制一定的溫度、壓力、濕度等條件，以保證脫硫效率和脫硫劑的利用率。例如，反應速率隨著溫度的升高而增加，但過高的溫度會降低反應速率；洗滌劑濃度越高，反應速率越快；氣體流速的增加可以提高傳質速度，促進反應進行。
3、脫硫劑再生：脫硫劑被收集并處理，以恢復其吸收能力，形成閉合循環。當脫硫塔煙氣入口二氧化硫濃度增加，高于設計值時，吸收塔反應池內pH值降低，需要更大的鈣硫比時，在吸收塔反應池容積不需擴大的情況下，碳酸鈣能夠快速溶解，增加鈣離子濃度，保持漿液pH值在正常范圍，對pH值有一定的緩沖作用。
