活性炭吸附脫附催化燃燒的工作原理介紹
2022-2-18 11:41:40??????點擊：
活性炭吸附脫附催化燃燒的工作原理介紹
在前面給大家介紹了活性炭吸附脫附催化燃燒設備的產品介紹，由于活性炭吸附是廢氣處理工藝中更為常用的廢氣凈化技術，其適用范圍強而被工業行業所熟知，為了讓大家更加了解此產品，這里給大家詳細介紹活性炭吸附脫附催化燃燒設備的工作原理。
先給大家展示活性炭吸附脫附催化燃燒工藝原理流程圖：

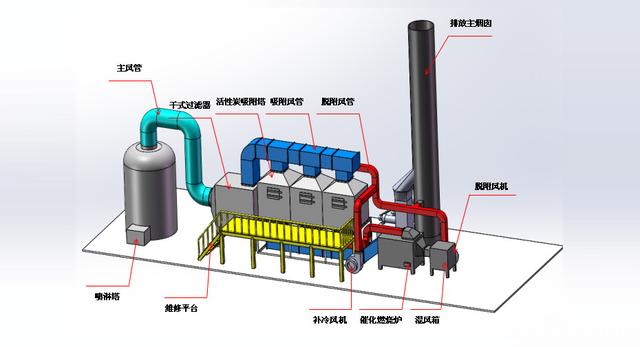

活性炭吸附脫附催化燃燒原理圖
由以上圖中可知：活性炭吸附脫附催化燃燒設備系統中主要設備組成為：干式過濾器、 活性炭吸附塔、 脫附風管、 催化燃燒器、 補冷風機、 脫附風機等。
活性炭吸附脫附催化燃燒的工作原理
結合以上工藝原理圖，活性炭吸附脫附催化燃燒廢氣處理工藝流程為：一級預處理 →二級預處理→ 活性炭吸附脫附 →深度氧化。
活性炭吸附脫附催化燃燒原理詳細分解：
1、預處理裝置：
由于每個項目的廢氣污染物的工況和處理成分不同，應根據具體情況制定合理方案，預處理裝置的選擇視每個項目情況而有所不同，采用兩級預處理方法，經過一級預處理的部分可被酸堿等洗滌液溶解的污染物被去除，之后進入二級預處理將粉塵、油霧等物質進行去除。
2、活性炭吸附脫附過程：
活性炭吸附脫附是采用專用的特殊晶體結構的顆粒狀的活性炭，主體裝置設計采用兩個吸附罐體并聯進行工作，在運行時可以相互切換，但是共用一套管路系統的。其中一個吸附罐進行吸附的同時，而另一個吸附罐進行 解吸和 干燥處理，可定時切換。在工作運行時，尾氣先由吸附罐的下部進口進入，工業有機氣體則 被活性碳吸附下來，被凈化后的氣體會 從吸附罐的上部口排出。該吸附系統是采用 多重控制系統自動調節裝置，從而保證了系統保持穩定效率高的運行。

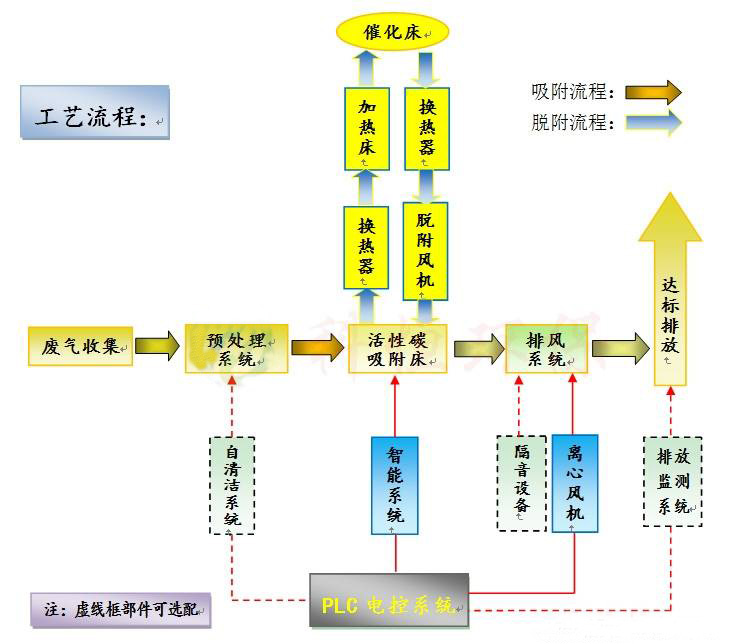

活性炭吸附脫附催化燃燒工藝流程圖
工作過程中，吸附在活性碳上的 有機氣體通常用水蒸氣進行解析，蒸汽將由罐體的上部進入，先穿過活性碳吸附床層結構，而將被吸附的組分 解吸出來后 并帶入冷凝器，這樣解吸氣體會被冷凝下來 并流入分層槽；在分層槽內，有機物和 水是靠重力進行自動分離，分離層上層所得到的 有機物，是予以回收的，下層的 化學污染物直接排放出去。
當活性碳完成脫附 并經新鮮空氣干燥處理后，重新切換回吸附狀態，如此這樣就完成了一個循環，整個循環過程 是在PLC的控制下 連續自動運行的。
3、深度氧化過程：本工藝中通常有機廢氣 是經預處理+活性炭吸附裝置凈化后 即可排放并滿足有關排放標準。但是在遇到部分客戶的 所在區域若要求更高的話，比如要求零排放或者 是廠區距離周邊居民區域特近的特殊情況下，即使已經達到排放標準 但仍可能會受到投訴，采用深度氧化過程可根本 去除異味并將廢氣污染物下降至更低。
