長袋低壓脈沖式布袋除塵器結構原理與應用
2019-11-20 10:35:10??????點擊：
長袋低壓脈沖式布袋除塵器結構原理與應用
長袋低壓脈沖式布袋除塵器的結構原理與應用特點，也許是大家有興趣了解的，若想充分了解長袋低壓脈沖式布袋除塵器的工作原理，我們就要先了解它的內部結構情況。長袋低壓脈沖式布袋除塵器是在原常規短袋脈沖式除塵器的基礎上經改進的一種新型、高效袋式除塵器。長袋低壓脈沖式袋式除塵器是采用分室停風脈沖噴吹清灰技術，也克服了常規脈沖除塵器和分室反吹布袋除塵器的缺點，因此其優點為清灰能力強、除塵效率高、排放濃度低、漏風率小、能耗少、鋼耗少、結構緊湊占地面積少、運行穩定可靠，經濟效益好等優點。

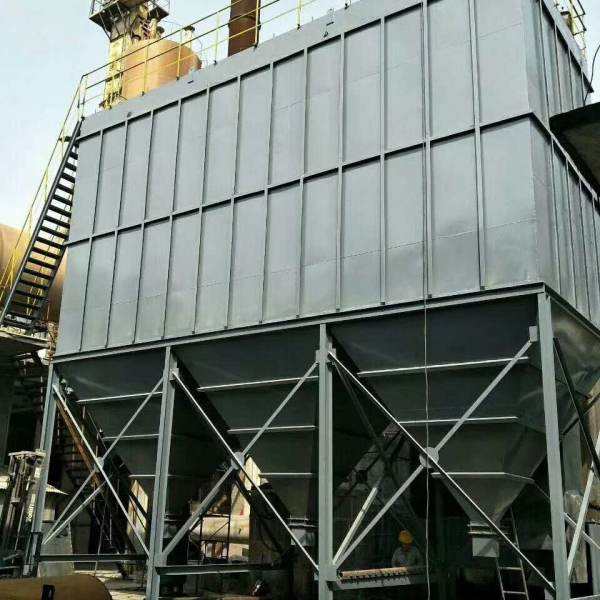

長袋低壓脈沖式布袋除塵器結構圖（附圖）
長袋低壓脈沖式布袋除塵器的結構及工作原理
長袋低壓大型脈沖式布袋除塵器的結構，主要是由上箱體、中箱體、灰斗、卸灰裝置、噴吹裝置和控制儀等幾個部分組成的。其工作原理為：含塵煙氣進入中箱體下部，在擋風板形成的預分離室內，而大顆粒粉塵因慣性作用而落入灰斗。煙氣沿?fù)躏L(fēng)板向上到達濾袋，粉塵則被阻留在濾袋的外面，干凈煙氣則會進入濾袋內，并經袋口和上箱體由排風口排出，當濾袋表面的顆粒粉塵在不斷增加，導致設備的阻力上升到設定值時，微壓差控制器則有信號輸出。脈沖控制儀便發出信號，使得脈沖噴吹系統工作。此時壓縮空氣會從氣包順序經脈沖閥和噴吹管上的噴嘴向除塵濾袋內噴射。在濾袋膨脹產生的加速度和反向氣流的作用下，將會附于袋外的粉塵脫離濾袋落入灰斗，粉塵則由卸灰閥排出，當噴吹一次的持續時間為0.065～0.085s，噴吹結束以后，濾袋又會立即恢復成過濾狀態。

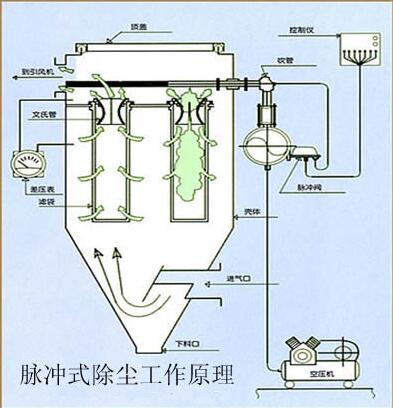

長袋低壓脈沖式布袋除塵器原理圖（附圖）
